技术参数

像素点配置

1R1G1B（全彩）

灯珠封装规格

SMD1010

SMD1010/SMD1212

SMD1212/SMD1515

SMD1515

SMD1515/SMD2121

SMD2121

像素点密度（点/m²）

640000

401111

360000

284444

250000

160000

111111

62500

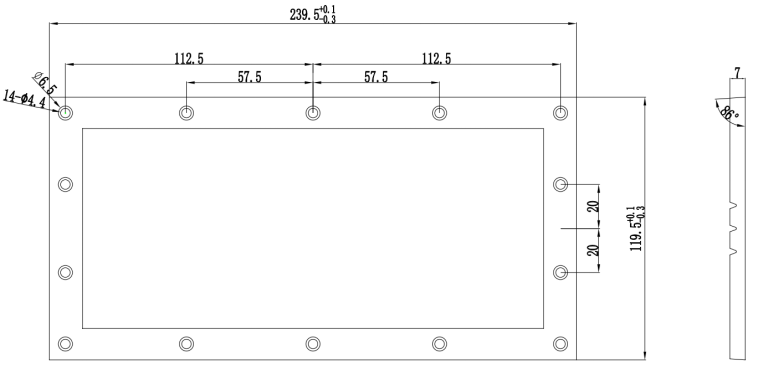

模组尺寸（mm）

240x120x8.6（长x高x厚度）

模组分辨率

192x96

152x76

144x72

128x64

120x60

96x48

80x40

60x30

扫描方式

1/48

1/38

1/36

1/32

1/30

1/24

1/20

1/15

标配驱动IC（可选配）

ICN2065

ICN2065

ICN2065

ICN2153

ICN2153

ICN2153

ICN2038S

ICN2038S

刷新频率（Hz）

3840

3840

3840

≥2880

≥2880

≥1920

≥1920

≥1920

换帧频率（Hz）

50&60

灰度等级（bit）

12-16可调

信号接口方式

HUB75

模组底壳材质

硅胶软底壳

模组重量（kg/张）

0.215

0.203

0.195

0.216

0.205

0.175

0.175

0.170

箱体尺寸

可根据模组尺寸任意定制

箱体材质

钣金喷砂铁箱

箱体平整度（mm）

≤ 0.2

≤ 0.3

防护等级

IP45

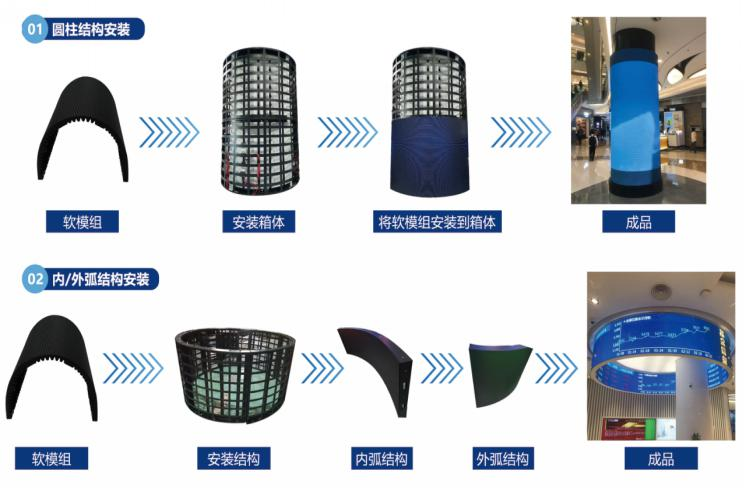

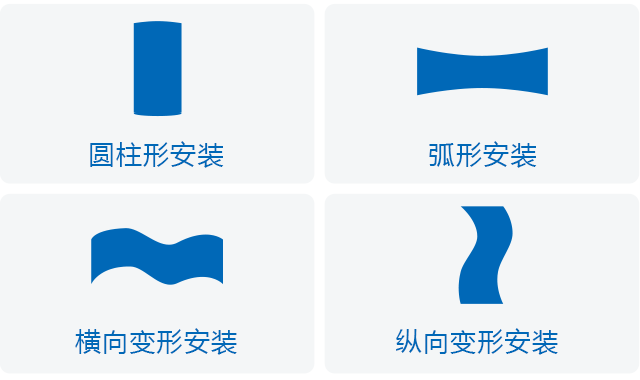

安装/维护方式

前后安装&维护

光学特性

亮度（nits）

≥600

≥650

≥700

≥750

≥750

≥750

≥900

≥850

色温（K）

3000—10000可调

亮度均匀性

≥97%

水平/垂直视角

≥160°/≥140°

对比度

5000:1

电气参数

模组供电电压DC（V）

5

5

5

5

5

5

5

5

模组最大电流DC（A）

3.8

3.5

3.2

3

3

3

3

3

模组最大功耗（w/张）

19

17.5

16

15

15

15

15

15

工作输入电压AC（V）

110—220

峰值功耗（w/m²）

1000

1000

800

800

800

800

800

800

平均功耗（w/m²）

340

340

270

270

270

270

270

270

使用参数

寿命典型值（hrs）

100,000

工作温度范围（℃）

-10—50

存储温度范围（℃）

-20—60

工作湿度范围（RH）

20—85%（无凝露）

存储湿度范围（RH）

20—80%（无凝露）
